WTM-LZJH-03離子交換實驗設備

WTM-LZJH-03離子交換實驗設備

技術方案

一、工藝流程

原  水─→原水泵 ─→陽床─→陰床─→混床─→ 除鹽水水箱

                       ↑     ↑     ↑

                    再生裝置

二、離子交換除鹽原理

離子交換除鹽是指水中所含的各種離子和離子交換樹脂進行交換反應而被除去的過程。當水中的各種陽離子和陽離子交換樹脂反應后，水中就只含一種從陽離子交換樹脂交換下來的陽離子；而水中各種陰離子和陰離子交換樹脂反應后，水中也只含一種從陰離子交換樹脂交換下來的陰離子。如果水中僅存在的一種陽離子和一種陰離子能相互結合而生成水，則實現了水的除鹽。顯然，這種陽離子和陰離子一定是氫離子和氫氧根離子，所用的陽離子交換樹脂一定是氫型的，所用的陰離子交換樹脂一定是氫氧型的。這就是離子交換除鹽的基本原理。

當水中各種離子都被交換成氫離子和氫氧根離子，則實現了水的深度化學除鹽。

在除鹽工程中，水中的各種離子的交換反應如下：

4.3.1氫型陽樹脂的交換反應（陽床交換反應）

H型強酸性陽離子樹脂與原水中陽離子的交換反應為：

Ca²⁺  +  2RH  →  R₂Ca  +  2H⁺

Mg²⁺  +  2RH  →  R₂Mg  +  2H⁺

Na⁺  +  RH  →  RNa  + H⁺

4.3.2氫氧型陰樹脂的交換反應（陰床交換反應）

OH型強堿陰樹脂與水中陰離子的交換反應為：

Cl^-  +ROH  →  RCl  +  OH^-

HSO4-  +  ROH  →  RHS04  +  OH-

SO₄^2-  +  2ROH  →  R₂SO₄  +  2OH^-

HCO₃^-  +  ROH  →  RHCO₃  +  OH^-

HSiO₃^-  +  ROH  →  RHSiO₃  +  OH^-

經上述交換反應，水中的陽離子和陰離子各自與H型陽樹脂和OH型陰樹脂反應，分別形成H+和OH-，并結合成水，其反應如下：

H⁺  +  OH^-  →  H₂O

　水的化學除鹽處理是特定的離子交換裝置中進行，陰、陽離子交換樹脂分別填裝在交換器中。運行時，使水流過交換器中的樹脂層，完成預定的離子交換；再生時，則使再生液流進樹脂層，以恢復其交換能力。

　　樹脂的交換能力是有限的，在其交換能力耗盡之后必須進行再生。交換能力的耗盡出現吸附離子之間達到平衡狀態的時候，陽離子樹脂的再生是利用酸進行處理，一般用鹽酸再生。陰離子樹脂的再生一般使用氫氧化鈉。再生可以用再生過的交換柱去離子設備在柱內進行。

三、設備參數

     設備參數

四﹑系統組成

注：

1、     本報價含17%增值稅；

2、     設備生產周期十個工作日；安裝二個工作日；

3、     進水流量需大于1T/H，壓力0.2MPa，否則需在進水前增加原水箱和原水泵；

六﹑系統報價

設備總計：￥:元（元整）

備注：1、賣方代辦運輸，運費由賣方負責

2、賣方負責相關培訓及售后服務

3、以上報價，包含17%增值稅發票費

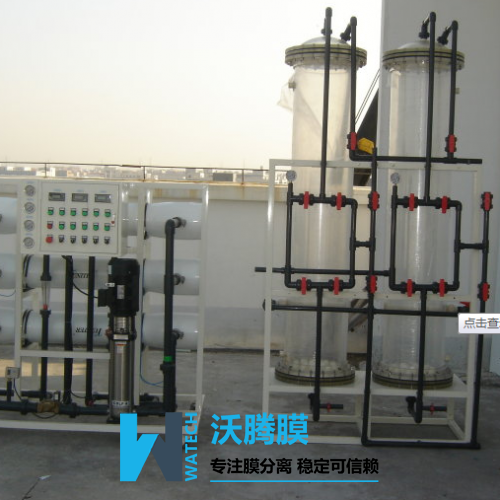

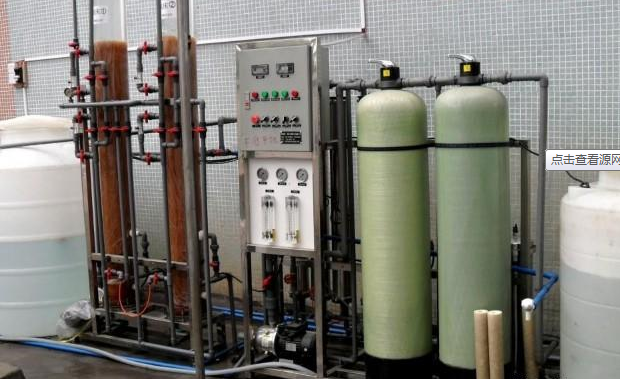

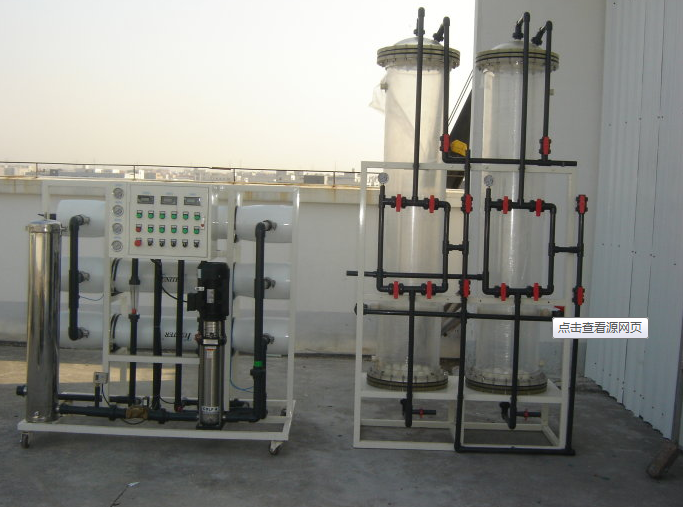

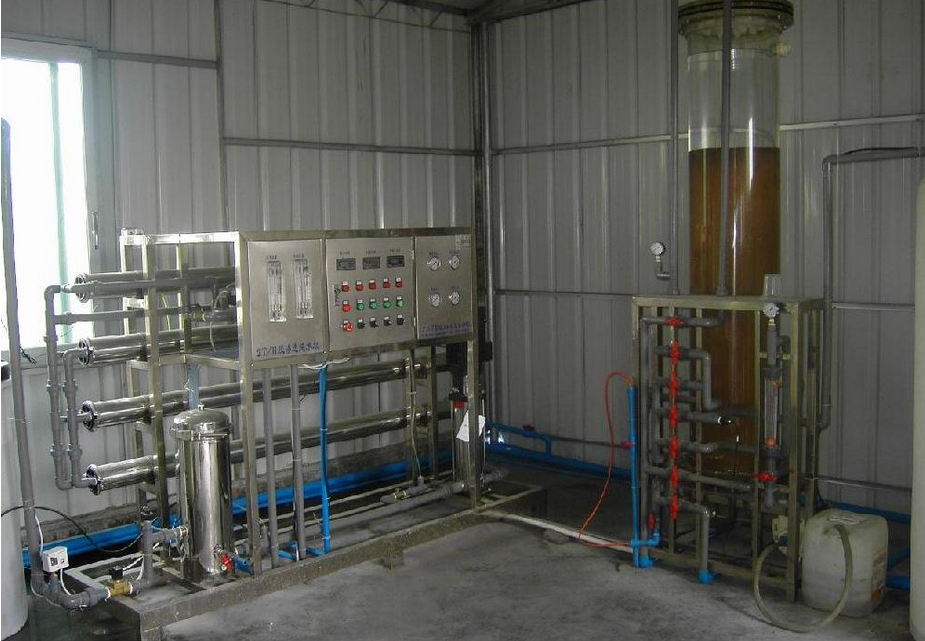

七、設備圖片

設備圖片僅供參考
